Hastelloy B-2（N10665/2.4617/哈氏B2）
Hastelloy B-2（N10665/2.4617）哈氏合金，哈氏B2合金，Alloy B-2耐蚀合金
相近牌号：NS3202(NS322)，NMo28，00Ni70Mo28(中国)、UNS N10665(美国)、W.Nr.2.4617，NiMo28，Nimofer6928(德国)、NiMo28(法国)、NW0665(国际ISO)
技术标准：棒材ASTM B335；板、带材ASTM B333；管材ASTM B622，ASTM B619，ASTM B626；锻件ASTM B564
供货形式：棒材、板材、带材、管材、法兰锻件等
产品规格：规格齐全，国产/进口均有库存现货，欢迎咨询，支持加工定制
产品概述：
Hastelloy B-2是一种镍钼合金，对所有浓度和温度的盐酸都有极好的耐蚀性，对还原性环境如硫酸、磷酸、乙酸和其他非氧化性介质也有有效的抵抗力。它还能抵抗点腐蚀、应力腐蚀开裂、刃边和焊接热影响区的腐蚀。和Hastelloy B一样，Hastelloy B-2极易受氧化性环境的腐蚀，因而不能用于含铁盐或铜盐的环境，因为这些物质会迅速引起腐蚀。

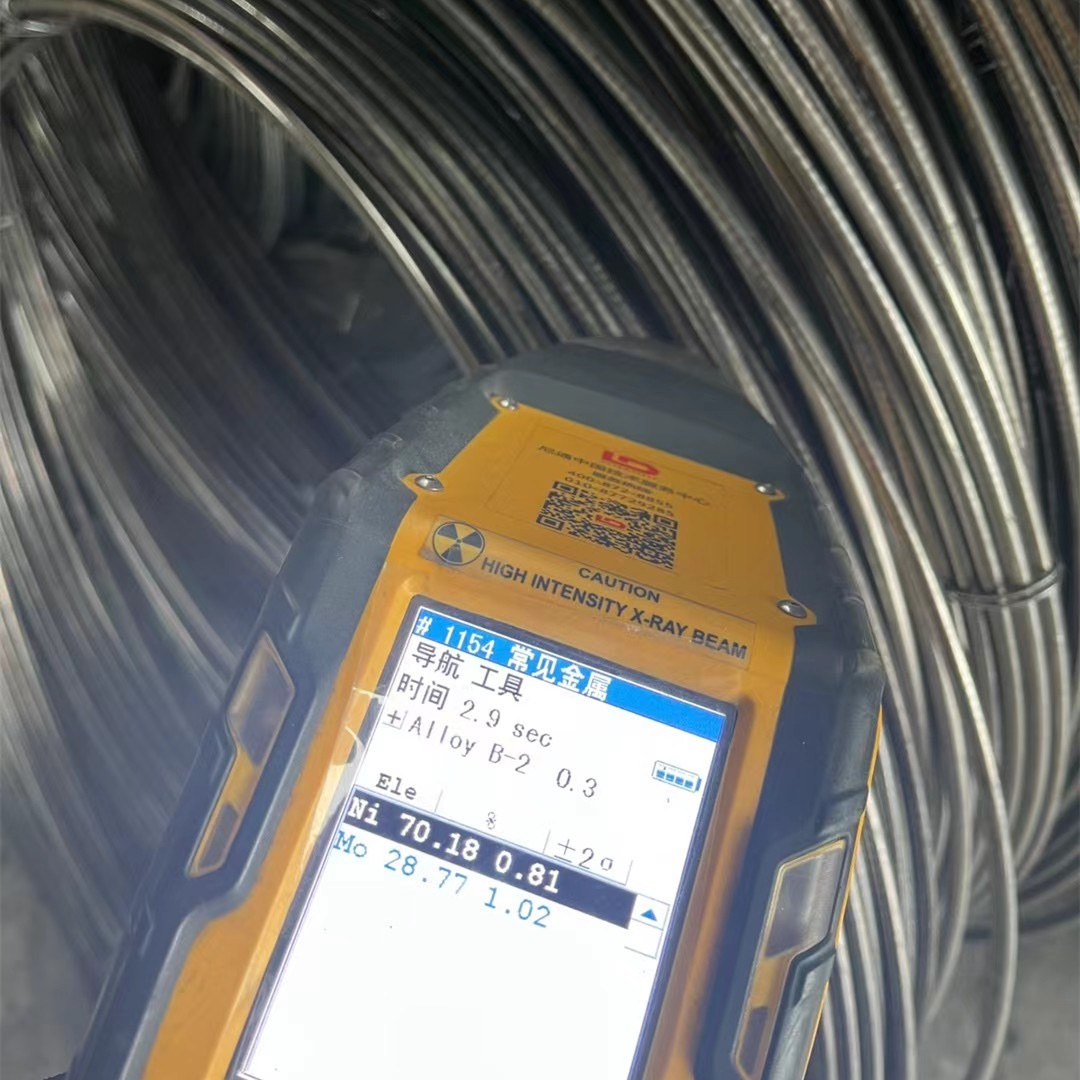

化学成分(wt%)：
|
凯珉合金 |
% |
镍 Ni |
钼 Mo |
铁 Fe |
铬 Cr |
碳 C |
硅 Si |
钴 Co |
锰 Mn |
磷 P |
硫 S |
|
Hastelloy B-2 |
min |
余 |
26 |
||||||||
|
max |
量 |
30 |
2 |
1 |
0.02 |
0.1 |
1 |
1 |
0.04 |
0.03 |
物理性能：
|
密度 |
9.22g/cm³ |
|
熔点 |
1330~1380℃ |
力学性能：(在常温下合金的机械性能的最小值)
|
凯珉合金 |
抗拉强度 Rm/MPa |
屈服强度 Rp0.2/MPa |
断后伸长率 A/% |
|
Hastelloy B-2 |
760 |
350 |
40 |
产品特点：
1.控制铁元素和铬元素在最低含量，阻止β相Ni4Mo的生成。
2.对还原性环境优异的耐腐蚀性。
3.极好的抗中等浓度硫酸和许多非氧化性酸耐腐蚀性。
4.很好抗氯离子还原应力腐蚀开裂性（SCC）。
5.优秀的耐各种有机酸腐蚀的能力。
耐腐蚀性：
Hastelloy B-2的碳、硅含量低，降低了焊接热影响区碳和其它杂质相的析出，因此其焊缝也具有足够的抗腐蚀性。Hastelloy B-2在还原性介质中具有很好的抗腐蚀性，如各种温度和浓度的盐酸溶液。在中等浓度的硫酸溶液（或者含有一定量的氯离子）中也具有很好的抗腐蚀性。同时也能用于醋酸和磷酸环境。合金材料只有在适宜的金相状态和纯净的晶体结构时才能具有最好的耐腐蚀性。
工艺性能与要求：
1.应尽量快速加热至要求的温度。热加工温度范围1160℃～900℃。
2.该合金的晶粒度平均尺寸与锻件的变形程度、终锻温度密切相关。
3.合金表面氧化物、氧化色和焊缝周围的焊渣的附着性比不锈钢强，推荐使用细晶砂带或细晶砂轮进行打磨。
4.合金应在退火之后进行机加工，由于材料的加工硬化率较高，因此宜采用比加工低合金标准奥氏体不锈钢低的切削速度和重进刀进行加工，才能切入冷作硬化的表层下面。
产品用途：
Hastelloy B-2合金在化学、石化、能源制造和污染控制领域中有着广泛的应用，尤其是在硫酸、盐酸、磷酸、醋酸等工业中。
