6J40（Constantan）康铜

6J40（Constantan）康铜，6J40康铜精密电阻合金，漆包康铜丝

相近牌号：CN49W，BMn40-1.5
技术标准：GB/T 6145-2010

特性：具有较低的电阻温度系数，较宽的使用温度范围(500℃以下)，良好的机械加工性能，耐腐蚀及钎焊。
用途：用于制作交流仪器中的可变电阻和应变电阻元件，也可用于热电偶和热电偶补偿导线材料。

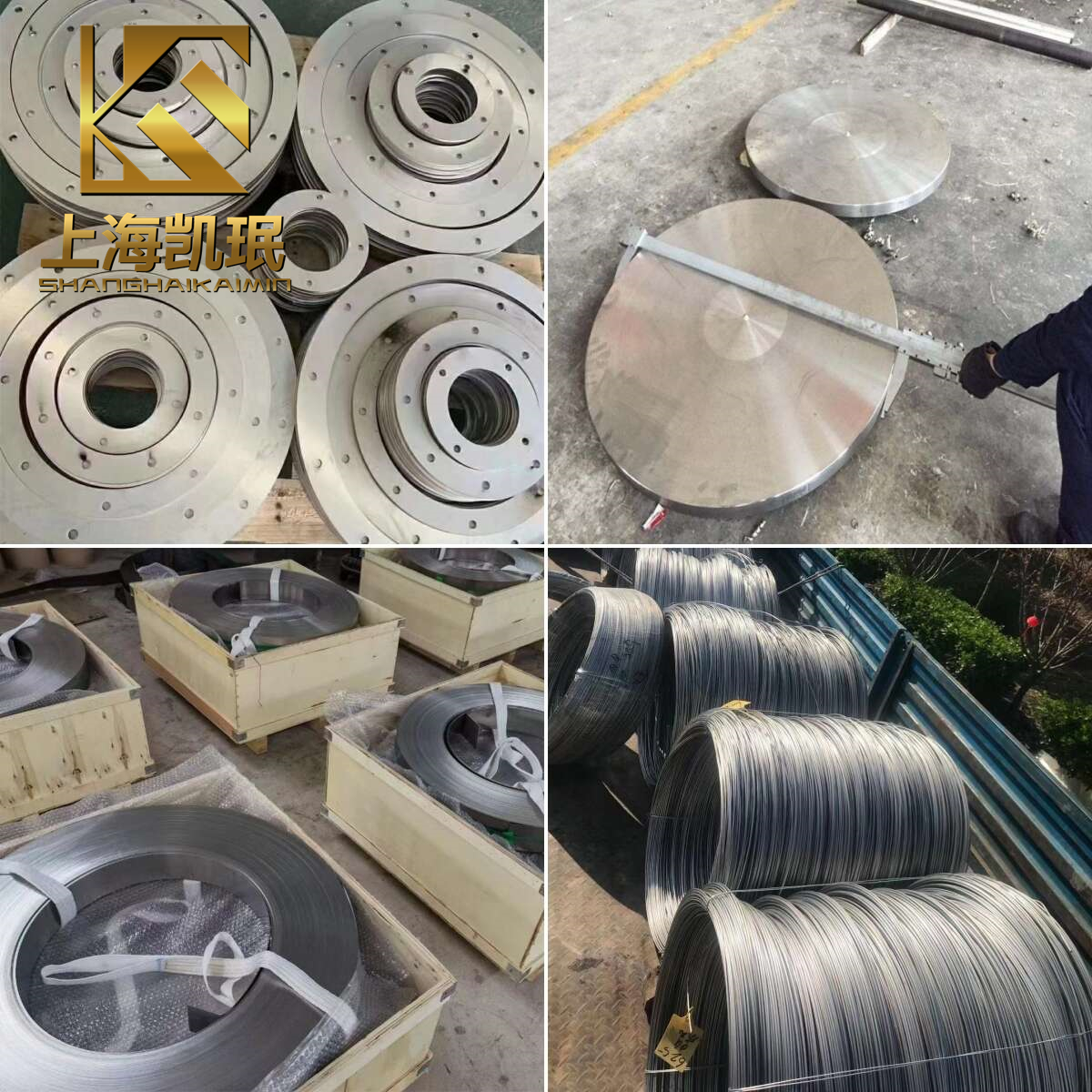

供货形式：丝材、带材、板材、漆包线...

产品概述：

康铜（6J40）以铜镍为主要成分的电阻合金。具有较低的电阻温度系数，较宽的使用温度范围(500℃以下)，良好的机械加工性能，耐腐蚀及钎焊。可制作交流仪器中的可变电阻和应变电阻元件。

锰铜、康铜精密电阻合金主要技术性能：

凯珉合金	名称	锰铜	F1锰铜	F2锰铜	康铜	新康铜
性能	牌号	6J12	6J8	6J13	6J40	6J11
主要化学成分 (%)	Cu	余量	余量	余量	余量	余量
	Mn	11~13	8~10	11~13	1~2	11.5-12.5
	Ni	2~3		2~5	39~41
	其他		Si:1~2			Al:2.5~4.5 Fe:1.0~1.6
元件适用温度℃		5~45	10~80	10~80	5~500	5~500
密度g/cm³		8.44	8.7	8.4	8.88	8
熔点℃		960	960	960	1260	965
电阻率μΩ•m		0.47±0.03	0.35±0.05	0.44±0.04	0.48±0.03	0.49±0.03
电阻温度系数 α×10^-⁶/℃		-10~+20	-5~+10	0~+40	-40~+40	-80~+80
对铜热电动势 μV/℃(0-100℃)		1	2	2	45	2
抗拉强度N/mm²		340~535	390~539	390~585	≥390	>240
伸长率%(Ф>0.5)		≥15	≥15	≥15	≥15	≥15
组织		奥氏体	奥氏体	奥氏体	奥氏体	奥氏体
磁性		非磁性	非磁性	非磁性	非磁性	非磁性

锰铜、康铜精密电阻合金线材直径及每米电阻值：

凯珉合金		截面积 (mm²)	每米电阻值(Q/m)
线径(mm)			6/12		6J8		6J13		6140
标称值	允差		标称值	允差	标称值	允差	标称值	允差	标称值	允差
0.020	±0.002	0,000314	1496	±10%					1528	±10%
0.022		0.000380	1236						1263
0.025		0.000491	957						978
0.028		0.000616	763						780
0.032	±0.003	0.000804	584	±8%		±8%		±8%	597	±8%
0.036		0.001018	462						472
0.040		0.001257	374						382
0.045		0.001590	296						302
0.050		0.001963	239						244
0.056		0.002463	191						195
0.063		0.003117	151						154
0.071		0.003959	119						121
0.080		0.005027	93.5		69.6		87.5		95.5
0.090		0.006362	73.9		55.0		69.2		75.5
0.100		0.007854	59.8		44.6		56.0		61.1
0.112	±0.005	0,009652	47.7	±7%	35.5	±7%	44.7	±7%	48,7	±7%
0.125		0.01227	38.3		28.5		35.9		39.1
0.140		0.01539	30.5		22.7		28.6		31.2
0.160		0.02011	23.4		17.4		21.9		23.9
0.180		0.02545	18.5		13.8		17.3		18.9
0.200		0.03142	15.0	±6%	11.1		14.0	±6%	15.3	±6%
0.224		0.03941	11.9		8.88		11.2		12.2
0.250	±0.005	0.04909	9.57		7.13	±6%	8.96		9.78
0.280	±0.005	0.05158	7.63		5.68	±6%	7.15		7.80
0.315	±0.010	0.07793	6.03	±5%	4.49	±5%	5.65	±5%	6.16	±5%
0.355		0.09898	4.75		3.54		4.45		4.85
0.400		0.1257	3.74		2.79		3.50		3.82
0.450		0.1590	2.96		2.20		2.77		3.02
0.500		0.1963	2.39		1.78		2.24		2.44
0.560	±0.015	0.2463	1.91	±4%	1.42	±4%	1.79	±4%	1.95	±4%
0.630		0.3117	1.51		1.12		1.41		1.54
0.710		0.3959	1.19		0.884		1.11		1.21
0.750		0.4418	1.06		0.792		1.00		1.09
0.800		0.5027	0.935		0.696		0.875		0.955
0.850		0.5674	0.828		0,617		0.775		0.846
0.900		0.6362	0.739		0.550		0.692		0.755
0,950		0.7068	0.663		0.494		0.621		0.677
1.000		0.7854	0.598		0.446		0.560		0.611
1.060	±0.020	0.8825	0.533	±4%	0.397		0.499	±4%	0.544	±4%
1.120		0.9852	0.477		0.355		0.447		0.487
1.180		1.904	0.430		0.320		0.402		0.439
1.250		1.227	0.383		0.285		0.359		0.391
1.320		1.368	0,343		0.256	±4%	0.322		0.351
1,400		1.539	0.305		0.227		0.286		0.312
1.500		1.767	0.266		0.198		0.249		0.272
1.600		2.011	0.234		0.174		0.219		0.239
1.700	±0.025	2.270	0.207	±4%	0.154	±4%	0.194	±4%	0.211	±4%
1.800		2.545	0.185		0.138		0.173		0.189
1.900		2.835	0.166		0,123		0,155		0.169
2.000		3.142	0.150		0.111		0.140		0.153
2.120		3.530	0.133		0.0992		0.125		0.136
2.240	±0.030	3.941	0.119	±4%	0.0888		0.112	±4%	0.122	±4%
2.360		4.374	0.107		0.0800		0.101		0.110
2.500		4.909	0.0957		0.0713		0.0896		0.0978
2.650		5.515	0.0852		0.0635	±4%	0.0798		0.0870
2.800		6.158	0.0763		0.0568		0.0715		0.0780
3.000		7.069	0.0665		0.0495		0.0622		0.0679
3.150	±0.035	7.793	0.0603	±4%	0.0449	±4%	0.0565	±4%	0.0616	±4%
3.350		8.814	0.0533		0.0397		0.0499		0.0545
3.550		9.898	0.0475		0.0354		0.0445		0.0485
3.750		11.04	0.0426		0.0317		0.0398		0.0435
4.000		12.57	0.0374		0.0279		0.0350		0.0382
4.250		14.19	0.0331		0.0247		0.0310		0.0338
4.500		15.90	0.0296		0.0220		0.0277		0.0302
4.750		17.72	0.0265	±4%	0.0198		0.0248	±4%	0.0271	±4%
5.000	±0.040	19.63	0.0239		0.0178		0.0224		0.0244
5.300		22.06	0.0213		0.0159		0.0199		0.0218
5.600	±0.050	24.63	0.0191		0.0142	±4%	0.0179		0.0195
6.000		28.27	0.0166		0.0124		0.0156		0.0170
6.300	±0.060	31.17	0.0151		0.0112		0.0141		0.0154

康铜带材每米电阻值：

凯珉合金	宽度(mm)
厚度 (mm)	6.3	8.0	10.0	12.5	16.0	20.0	25.0	31.5	40.0
厚度 (mm)	每米电阻值(Ω/m)
0.180	0.450
0.200	0.405
0.224	0.362	0.285
0.250	0.324	0.255	0.196
0.280	0.289	0.228	0.175
0.315	0.257	0.203	0.155	0.124
0.355	0.228	0.180	0.138	0.110
0.400	0.203	0.160	0.122	0.0980	0.0765
0.450	0.180	0.142	0.109	0.0871	0.0680	0.0544	0.0435
0.500	0.162	0.128	0.0980	0.0784	0.0612	0.0490	0.0392
0.560	0.145	0.114	0.0875	0.0700	0.0547	0.0437	0.0350
0.630	0.129	0.101	0.0777	0.0622	0.0486	0.0389	0.0311
0.710	0.114	0.090	0.0690	0.0552	0.0431	0.0345	0.0276
0.800	0.101	0.080	0.0612	0.0490	0.0383	0.0306	0.0245	0.0194	0.0153
0.900	0.090	0.071	0.0544	0.0435	0.0340	0.0272	0.0218	0.0173	0.0136
1.000	0.081	0.064	0.0490	0.0392	0.0306	0.0245	0.0196	0.0155	0.0122
1.120	0.072	0.057	0.0437	0.0350	0.0273	0.0219	0.0175	0.0139	0.0109
1.250	0.065	0.051	0.0392	0.0313	0.0245	0.0196	0.0157	0.0124	0.0098
1.400	0.058	0.046	0.0350	0.0280	0.0219	0.0175	0.0140	0.0111	0.00875
1.600	0.051	0.040	0.0306	0.0245	0.0191	0.0153	0.0122	0.00972	0.00765
1.800	0.045	0.035	0.0272	0.0218	0.0170	0.0136	0.0109	0.00864	0.00680
2.000	0.041	0.032	0.0245	0.0196	0.0153	0.0122	0.0098	0.00777	0.00612

产品特点：

6J40康铜具有较低的电阻温度系数，较宽的使用温度范围(500℃以下)，良好的机械加工性能，耐腐蚀及钎焊。

产品用途：

6J40康铜主要用于制作交流仪器中的可变电阻和应变电阻元件。适宜在交流电路中使用，作精密电阻、滑动电阻、电阻应变计等，也可用于热电偶和热电偶补偿导线材料。

产品规格：

凯珉合金	规格/mm
圆丝	Ф0.02~8,可漆包供应
扁丝	δ0.05~2×0.5~100
带材	δ0.05~0.5×5~120
板材	δ0.5~3×5~120

更多形态规格，可协商供应，支持非标定制。
