GH4099（GH99）高温合金
GH4099（GH99）沉淀硬化型变形高温合金
相近牌号：ЭИ693，XH68MBКTЮP(俄罗斯)
技术标准：GB/T 14992，GJB 1952A，HB 5332，HB 5333，HB/Z 140
产品概述：
GH4099是Ni-Cr基沉淀硬化型变形高温合金，900℃以下可长期使用，短时最高使用温度可达1000℃。合金加入铬、钴、钨和钼元素进行固溶强化，加入铝和钛元素形成时效强化相，加入硼、铈和镁元素净化和强化晶界。合金具有较高的热强性、组织稳定，并具有满意的冷热加工成形和焊接工艺性能。适合于制造航空发动机燃烧室和加力燃烧室等高温焊接结构件。上海凯珉主要产品有热轧棒材、板材、丝材和锻件。
化学成分(wt%)：
|
凯珉合金 |
% |
碳 C |
铬 Cr |
镍 w |
钴 CO |
钨 w |
钼 Mo |
铝 Al |
钛 Ti |
铁 Fe |
硼 B |
铈 Ce |
镁 Mg |
锰 Mn |
硅 Si |
磷 P |
硫 S |
|
GH4099 |
min |
17 |
余 |
5 |
5 |
3.5 |
1.7 |
1 |
|||||||||
|
max |
0.08 |
20 |
量 |
8 |
7 |
4.5 |
2.4 |
1.5 |
2 |
0.005 |
0.02 |
0.01 |
0.4 |
0.5 |
0.015 |
0.015 |
物理性能：
|
密度 |
8.47g/cm³ |
|
熔点 |
1345~1390℃ |
|
磁性能 |
无磁性 |
力学性能：(在常温下合金的机械性能的最小值)
|
凯珉合金 |
品种及规格/mm |
热处理 |
抗拉强度 σb/MPa |
屈服强度 σp0.2/MPa |
伸长率 δ5/% |
硬度 HV |
|
|
GH4099 |
冷轧板 |
0.8~4.0 |
供应状态 |
≤1130 |
35 |
≤300 |
|
|
热轧棒 |
制度I |
930 |
32 |
||||
|
制度Ⅱ |
930 |
520 |
32 |
实测 |
|||
|
制度Ⅲ |
1030 |
665 |
25 |
实测 |
|||
|
大规格锻棒 |
标准热处理 |
980 |
实测 |
15 |
实测 |
||
|
冷轧板 |
0.8~3 |
标准热处理 |
≤980 |
35 |
|||
产品特点：
GH4099合金具有较高的热强性、组织稳定，并具有满意的冷热加工成形和焊接工艺性能。用该合金制造的大型板材结构件，可在固溶处理后不经时效处理直接使用。合金经700~950℃长期时效后没有发现有害相。
产品用途：
GH4099合金板材已用于制造航空发动机加工可调喷口壳体、加力筒体等零部件；轧制棒材已用于制造航空发动机的压气机叶片；锻制棒材已用于制造大型舰用燃气轮机和巡航导弹的结构部件。
工艺性能与要求：
1.焊接性能
(1)GH4099合金可与GH3030、GH3044、GH3128等组合进行氩弧焊和缝焊。十字搭接焊接裂纹倾向性＜15%，可以用手工氩弧焊、自动钨极氩弧焊、缝焊和点焊等方法进行连接。电阻焊接的待焊面须进行酸洗。
(2)钨极氩弧焊时推荐采用本合金焊丝；GH4099和GH3030合金组合焊接时推荐采用HGH3030合金焊丝；GH4099和GH3044或GH1016合金组合焊接时，推荐采用HGH4099合金焊丝。
2.零件热处理工艺
(1)零件的最终固溶处理温度为1140℃，适宜的时效规范为900℃±10℃，4h，空冷。以多次拉伸方法制造零件或组合件经焊接后，可在1100℃±10℃进行固溶处理，以消除应力。零件经过这样热处理后具有较高的热强性和良好的综合性能。
(2)零件或组合件固溶处理时，δ＜2mm板材，保温时间10~15min，δ＞2mm时应适当延长，零件最终固溶处理须采用空冷，中间热处理可视具体情况进行空冷或水冷。
(3)大型板材结构件，可于1140℃±10℃固溶处理或焊接组合后不经时效处理直接使用。
(4)零件与其他材料组合焊接后，根据工序的需要可进行时效(回火)处理，但温度不应高于900℃。
(5)国外相近合金推荐在1080~1100℃进行固溶处理，时效规范为900℃，5h、或800℃，8h，空冷。
3.表面处理工艺
零件热处理前应将表面油污和其他脏污清洗干净，以免在热处理时引起表面局部腐蚀。热处理后的氧化铁皮，可用吹砂方法或用含有氢氟酸的酸洗液清理表面。
4.切削加工与磨削性能
无特殊要求。
产品规格：
|
凯珉产品 |
规格/mm |
|
冷轧薄板 |
δ0.8~4 |
|

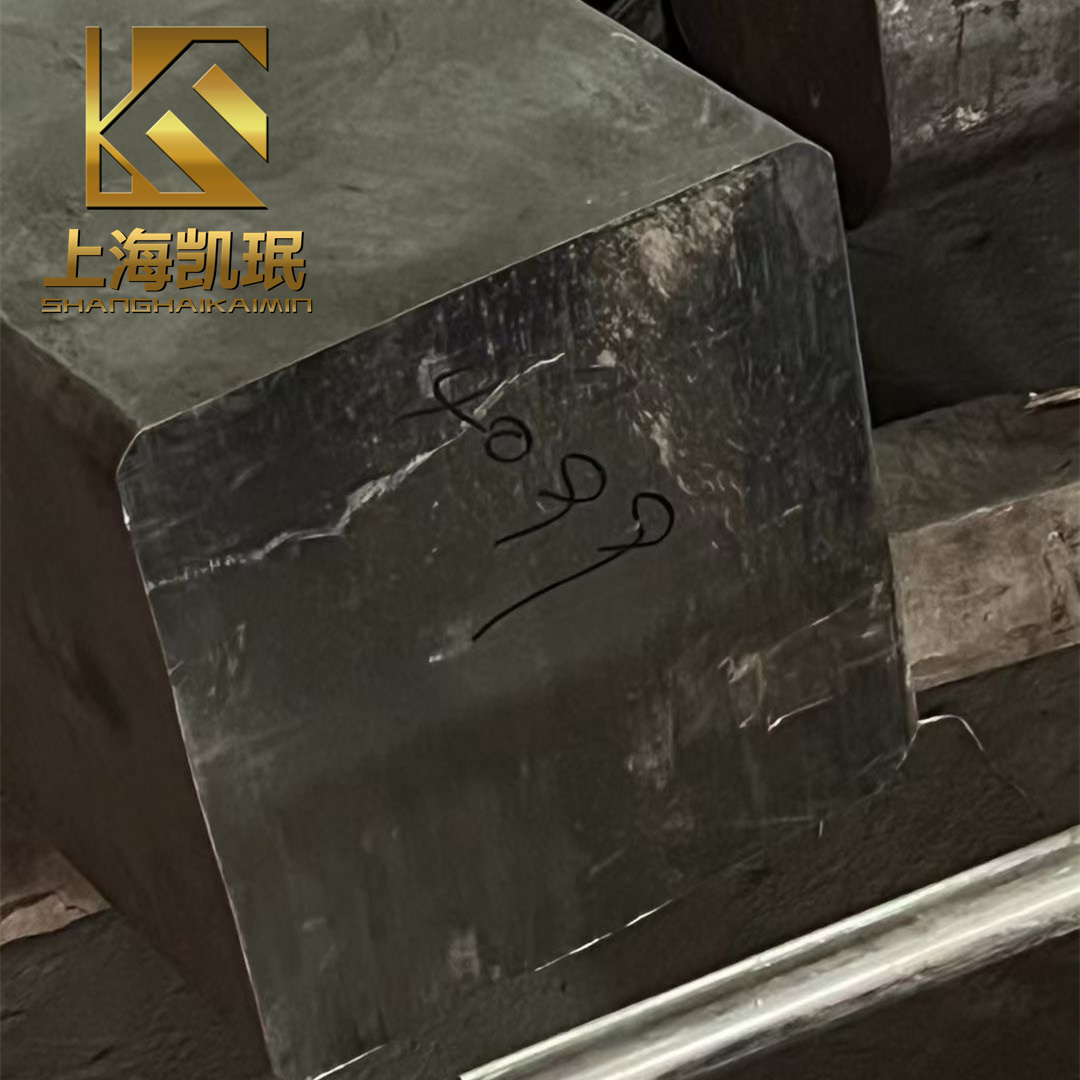

棒材 |
Ф8~350 |
|

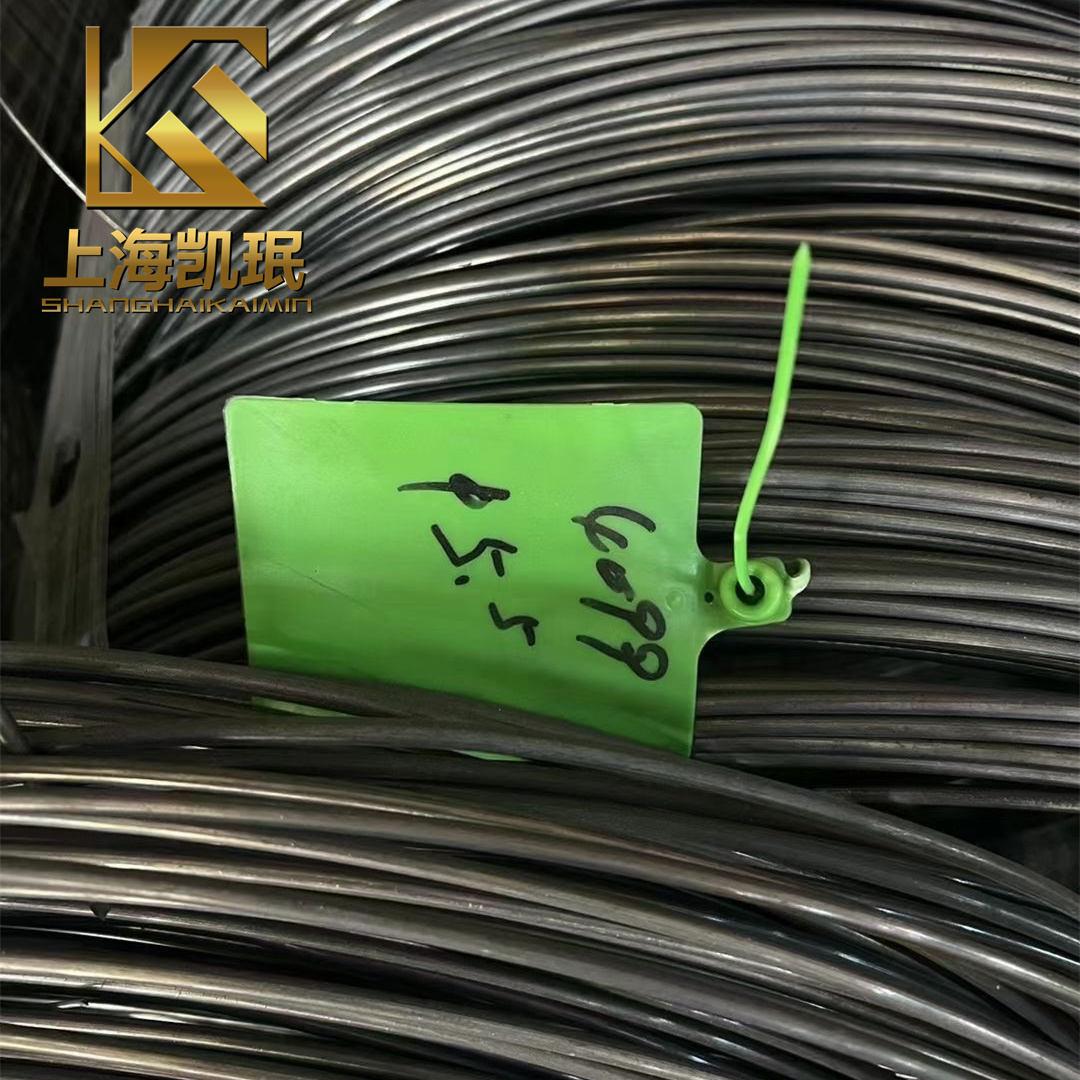

冷拉丝材 |
Ф0.2~10 |
更多形态规格，可协商供应，支持非标定制。
